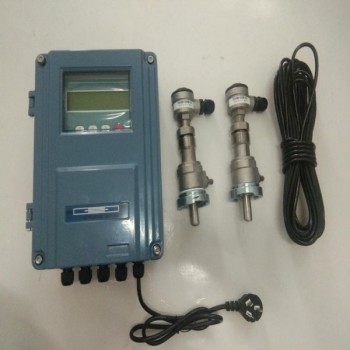

那么什么是插入式超声波流量计呢，插入式超声波流量计是从它的特性及安装方式来命名的，相信从图片可以看出来，超声波的表头与探头是分开的，两只探头从管着中插入，因此，此类的超声波流量计被视为插入式超声波流量计。
插入式传感器共有三种型号可供选择：
|
技术参数 |
标准插入C-1 |
加长插入 |
平行插入 |
|
适用管径 |
≥DN80mm |
≥DN80mm |
≥DN80mm |
|
安装空间 |
≥550mm |
≥700mm |
≥360mm |
|
液体温度 |
0~160℃ |
0~160℃ |
0~160℃ |
|
传感器材质 |
304不锈钢 |
304不锈钢 |
304不锈钢 |
|
M23菜单探头选项 |
17.插入传感器TC-1 |
17.插入传感器TC-1 |
联系厂家 |
安装管道材质为碳钢或不锈钢时可直接焊接安装，对于不可直接焊接的管道，如铸铁、玻璃钢、PVC、水泥管等需配备厂家制作的专用管箍方可安装，如用户订货时遇到此类型情况，请告知厂家待安装管道的外径，以防漏水。
安装工具
安装插入式传感器需要使用专用的开孔定位工具，400W手电钻（好是可高层调速）、扳手及改锥等工具。
安装距离
插入式传感器安装间距以两传感器的中心沿管轴方向的距离为准，间距的计算方式是 在菜单中输入所需的参数（二初始参数设置）以后，查看窗口25号所显示的数字，并按此数据安装传感器。
安装方式
插入式传感器安装方式只有 种，即Z法，通常管径在DN80mm以上都可使用。
安装点定位

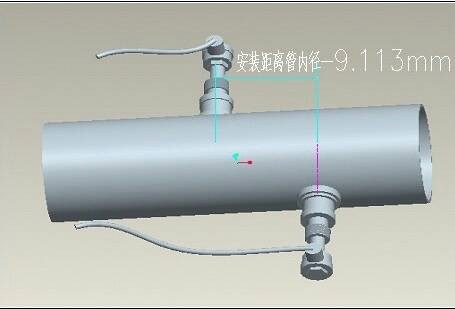

将管道参数输入主机，计算出安装距离（L=内径－9.113mm），然后根据安装距离定出两个传感器的位置（两个传感器 定要保证在同意轴面上），安装距离为两个传感器的中心距。
插入传感器的装入
把锁紧螺母旋至传感器底部，将传感器推入特制球阀，当推至球阀芯时，打开球阀，直接推入传感器，直至传感器前端伸出管道内壁，调整好传感器的角度，（传感器发射体方向与进线孔方向 致，故安装两个传感器应保持进线孔相对），紧固好锁紧螺母，后将线接好，用硅橡胶密封接线处。
